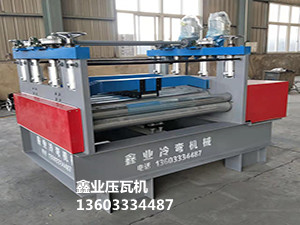

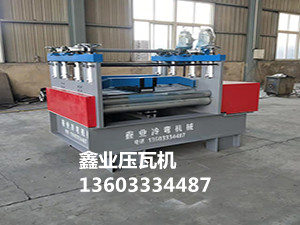

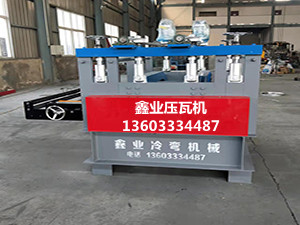

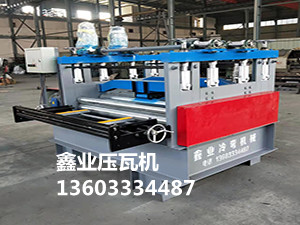

四重式校平機

 四重式校平機

 一、設備由機架、工作輥、活動橫梁、壓下機構、牽引裝置、主傳動裝置、潤滑系統、電器控制系統等部分組成。

1、機架：

機架為框架式焊接結構，焊縫經過了嚴格的檢驗，振動時效處理，內應力。機架是機器的主要受力構件，在設計有足夠的強度和剛度的同時又根據貴廠的工藝特點作了更進一點的加強，鋼板矯平的需要。焊接結構由數控機床加工以其精度。

機架加工過程：鋼板數控切割下料―各板狀零件加工坡口號―焊接―振動時效處理―鏜床加工。

2、活動梁：

活動梁為鋼板焊接結構，振動時效處理內應力，活動梁有足夠強度，鋼板的矯平精度和減少矯平次數。

3、壓下機構：

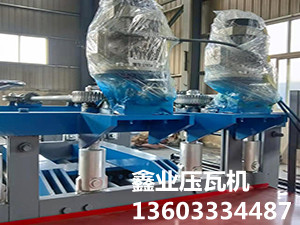

壓下機構由電機、蝸輪蝸桿減速機和絲桿、絲母組成，螺桿間隙由上端彈簧排除。電機驅動蝸輪蝸桿減速機使絲桿作上、下運動實現上工作輥整體的上、下動力或擺動。

工作輥之間能夠任意調整相對位置，對不同的厚度及材質和板料進行矯平，達到平整度要求。

4、上、下工作輥

工作輥是機器的主要關鍵工作部件，工作輥的材質為45#實心鋼，工作輥的軸承均采用的自潤滑無油軸承、摩擦力小，使用壽命長。

5、主傳動：主傳動由電機驅動，經齒輪分動箱及萬向節聯軸器將動力分配給每根工作輥。
