上料架是壓瓦機的配套設備,輔助壓瓦機進行生產,分為簡易上料架,漲芯上料架和全自動液壓上料架。
現在為您介紹的是液壓上料架:卷筒料在左右箱體活動軸座上自由滾動,打開卷筒材料。鋼板在輸送架上向校平機推進,是配合校平機的前道工序。
主要技術參數項目參數電機功率 4KW 4極 1440r/min 外 型 尺 寸 4000x850x

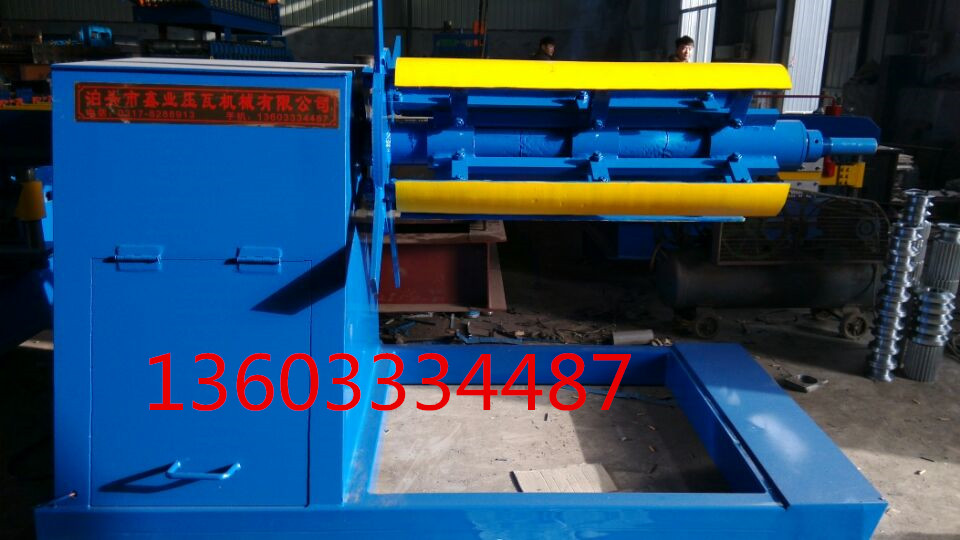

開卷機是金屬板材校平的設備,用于校平線鋼板、不平整板可根據相關配置組成開卷、校平、剪切生產線和其它板材制品生產線。適用于機械、車輛、金屬制品家用電器、鋼構、裝飾等行業。
全自動液壓自動開卷機芯軸通過四個端面上帶斜度燕尾槽連接四塊扇形板,每塊扇形板在尾端通過一個徑向滑道防止其軸向竄動,但可以實現沿徑向漲縮。在卷筒軸尾端連接有旋轉油缸,油缸活塞桿通過卷筒軸中心的拉桿驅動前端四棱軸軸向滑動,從而帶動扇形板徑向漲縮。卷筒可以通過附加的四塊扇形板來增加公稱直徑。開卷機機架可以在機座的導軌上移動,由液壓缸進行驅動,可實現中心位置控制。為加強卷筒的穩定性,在卷筒頭部設計有支撐臂裝置,當卷筒上有鋼卷時,支撐臂通過油缸驅動,托住卷筒頭部,平時支撐臂縮回,不會影響鋼卷上卷。

溫馨提示
1.售后調試技術人員會為您免費安裝調試并負責培訓員工.
2.壓瓦機短途運輸為裸裝,長途運輸?shù)静?、草袋捆扎易碰部位。壓瓦機在運輸過程中應避免磕碰、雨淋。
本公司擁有自己的設計人才,可為您設計定做各種異型機器設備
